Som en nøkkelkomponent for å lindre termisk ekspansjon og sammentrekning og vibrasjonsforskyvning av rør,Rørkompensatorerer delt inn i kategorier basert på kompensasjonsprinsipper og applikasjonsscenarier. Ulike typer design er designet rundt "reduksjon av rørspenning" for å danne et produktsystem som er egnet for forskjellige arbeidsforhold.
Aksialkompensatorer er den mest grunnleggende kategorien. De absorberer den aksiale forskyvningen av rør gjennom aksial utvidelse og sammentrekning av belg. De har en kompakt struktur og er egnet for rette rør. Kompensasjonsbeløpet til en enkelt enhet kan nå 50-300mm, og trykknivået dekker 0,6-4,0MPa. De brukes ofte i varme- og klimaanlegg. Når de er installert, må de matches med føringsbraketter for å kontrollere radialavvik.
Tverrgående kompensatorer oppnår forskyvningskompensasjon gjennom tverrbøyning av belg, som er egnet for rør med laterale avvik (for eksempel bøyer). Den vedtar en hengsel eller universell ringstruktur, som kan absorbere sideforskyvninger på 100-500 mm, har sterk anti-instabilitetsevne, er mye brukt i langdistanse oljerør, og kan effektivt håndtere røravvik forårsaket av fundamentoppgjør.
Vinkelkompensatorer er sammensatt av en enkelt eller flere belg. De kompenserer for forskyvningen på hjørnet av røret gjennom vinkelforskyvning. De brukes ofte i L-formede og Z-formede røroppsett. Kompensasjonsvinkelen kan nå ± 15 °. Når den brukes med en fast brakett, kan det redusere stresskonsentrasjonen ved rørets sving. Det er spesielt vanlig i prosessrør av kjemiske planter.
Hylse -kompensatorer er sammensatt av et kjernerør og et ytre skall. De absorberer forskyvning gjennom aksial glidning. Kompensasjonsbeløpet kan nå mer enn 1000 mm og er egnet for rør med store diameter (DN500-DN3000). Imidlertid må tetningsfyllstoffet opprettholdes regelmessig. Det brukes mest i vannrør med god vannkvalitet og brukes mye i kommunale rør.

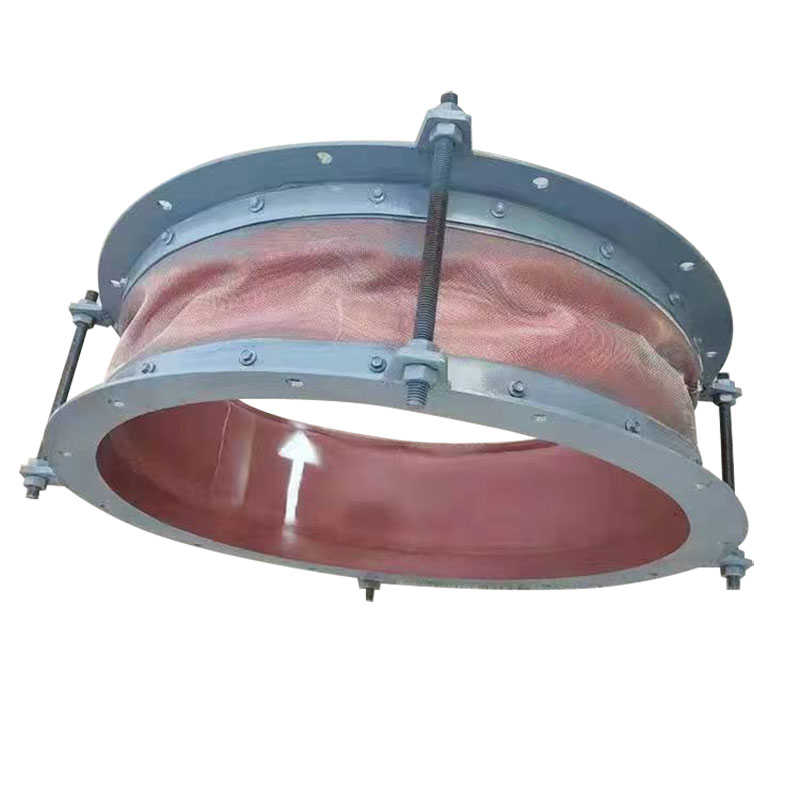

Ikke-metalliske kompensatorer er laget av fleksible materialer som stoffer og gummi. De har et bredt temperaturmotstandsområde (-196 ℃ til 1200 ℃), kan absorbere flerdimensjonal forskyvning og ha godt sjokk- og støyreduksjonsytelse. De er egnet for scener med sterk korrosjon og høy vibrasjon som kraftverksflues og kjemiske eksosrør, men trykklagerkapasiteten er lav (vanligvis ≤0,6MPa).
Valg av forskjellige typer kompensatorer må bedømmes omfattende i kombinasjon med rørmedier, trykk, temperatur og forskyvning. Den aksiale typen er egnet for liten forskyvning rettrør,Tverrgående og vinkeltyper er egnet for komplekse røroppsett, ermetypen er egnet for store forskyvningsscenarier, og den ikke-metalliske typen fokuserer på korrosjonsmotstand og støtdemping. Rimelig valg kan redusere sviktfrekvensen for rørsystemet og forlenge utstyrets levetid, som er en viktig del av rørteknisk design.
