I industri- og bygningsrørsystemer,Rørkompensatorer(også kjent som ekspansjonsfuger eller fleksible kompensatorer) fungerer som avgjørende komponenter som absorberer bevegelser, lindrer stress og opprettholder systemets integritet under varierende driftsforhold.
Til å begynne med, her er en typisk spesifikasjonssammendrag for en høykvalitets metallbelgrørkompensator:
| Parameter | Typisk verdi/område |
|---|---|
| Nominell diameter (DN) | DN 50 – DN 2400 mm |
| Nominelt trykk | Opptil 2,5 MPa (eller høyere for spesialdesign) |
| Maksimal driftstemperatur | Opptil ~450 °C (eller mer for eksotiske legeringer) |
| Bevegelseskapasitet | Aksial, lateral, vinkelforskyvning (varierer etter design) |
| Materiale av belg | Rustfritt stål (eller høytemperaturlegeringer) |
| Avslutt tilkoblinger | Sveisede ender, flenset, gjenget eller rillet etter behov |
| Designliv / sykluser | Designet for høyt antall tretthetssykluser; forventede tiår når riktig valgt |
Denne spesifikasjonstabellen legger vekt på viktige designparametere, og illustrerer den profesjonelle strengheten bak produktvalg. Innholdet som følger utforsker hvorfor kompensatorer betyr noe, hvordan de fungerer og velges, og de nye trendene som former fremtiden deres.

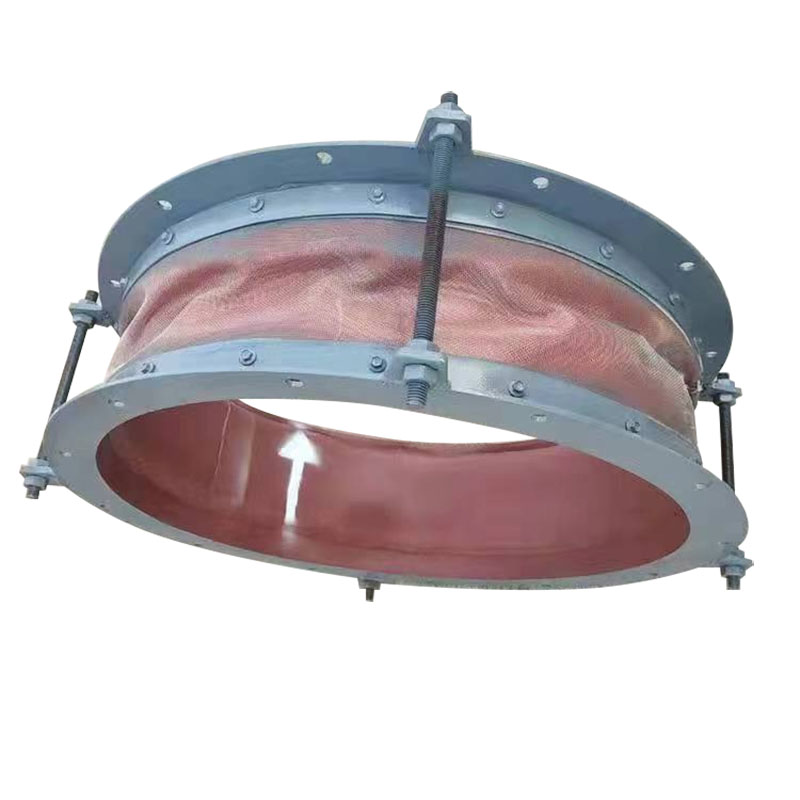

En rørkompensator er en fleksibel enhet installert i et rørsystem for å absorbere mekaniske deformasjoner på grunn av termisk ekspansjon, sammentrekning, vibrasjon, trykksvingninger, feiljusteringer, setninger eller seismisk aktivitet. I praksis er mange kompensatorer bygget med en eller flere metallbelger (korrugerte fleksible elementer) pluss koblinger og støtteutstyr.
Absorber termisk ekspansjon/sammentrekning: Forhindrer rørspenning og deformasjon når temperaturendringer forårsaker ekspansjon eller sammentrekning.
Vibrasjons- og støtisolering: Fungerer som et dempende element, og reduserer overføringen av vibrasjoner eller trykkstøt fra utstyr (pumper, kompressorer, etc.) inn i rørsystemet.
Justeringskompensasjon: Korrigerer små forskyvninger eller feiljusteringer som oppstår under installasjon eller på grunn av strukturbevegelser.
Stressredusering: Reduserer belastninger på støtter, flenser, ventiler og utstyr ved å lokalisere bevegelsesabsorpsjonen.
Tilpass setning eller seismisk forskyvning: Bidrar til å opprettholde integriteten under fundamentforskyvning eller seismisk handling ved å tillate kontrollert forskyvning.
Dermed blir kompensatoren en strukturell "buffer" som beskytter de stive delene av rørsystemet mot skade og svikt ved å lokalisere fleksibilitet der det er nødvendig.
Rørledninger møter alltid mekaniske påkjenninger fra temperatursykluser, trykksvingninger og dynamiske belastninger. Uten riktig tilpasning kan disse påkjenningene forårsake tretthetssprekker, lekkasjer eller katastrofal svikt. Kompensatoren er den tekniske løsningen som avlaster disse påkjenningene og forbedrer systemets robusthet.
Stressreduksjon og lang levetid
Ved å absorbere ekspansjon og sammentrekning forhindrer kompensatorer akkumulering av termisk spenning i rør, ventiler og skjøter, og forlenger dermed levetiden.
Kompakthet og plasseffektivitet
Sammenlignet med lange ekspansjonsløkker eller bøyer, gir kompensatorer forskyvningsabsorbering i en kompakt pakke.
Lavere strukturelle belastninger
Enheten reduserer lastoverføring til ankre eller bygningskonstruksjoner, noe som reduserer behovet for overdesignede støtter.
Forenklet systemoppsett
Med fleksibel kompensasjon lokalisert, blir rørdesign mer enkelt, noe som reduserer kompleksiteten.
Støy- og vibrasjonskontroll
Redusering av vibrasjoner og pulsering bidrar til å redusere støynivået og beskytter sensitivt utstyr.
Tilpasningsevne til varierende forhold
En velvalgt kompensator kan håndtere flerveis forskyvninger (aksial, lateral, vinkel).
Kostnadsbesparelser over livssyklus
Selv om startkostnadene er høyere enn stive koblinger, rettferdiggjør ofte besparelser fra redusert vedlikehold, nedetid og omarbeid utgiftene.
Potensielle begrensninger å vurdere
Kompensasjonsområdet er begrenset – overdimensjonert bevegelse utover design er skadelig.
Trykktrykk må styres, spesielt for aksiale typer.
Kostnadene for design med høy syklus og høy temperatur kan øke betydelig.
Riktig installasjon, justering og støtte er avgjørende for ytelsen; feilanvendelse fører til tidlig feil.
Gitt disse avveiningene, bør bruken av en kompensator begrunnes med en grundig termisk spenning og mekanisk analyse. I mange applikasjoner - spesielt i kraftverk, petrokjemiske anlegg, HVAC og industrielle installasjoner - oppveier fordelene markant den inkrementelle kostnaden.
Aksiale kompensatorer
Håndter kun aksial forlengelse/kompresjon. Ideell for rette løyper med veldefinerte faste punkter.
Sidekompensatorer
Tilpass sidelengs forskyvning; trekkstenger som ofte brukes til å kontrollere bevegelseskrefter.
Vinkelkompensatorer
Designet for å bøye seg i en vinkel rundt et dreiepunkt.
Universal (Multi-Belows) kompensatorer
Kombiner aksial + lateral + vinkelfleksibilitet i én enhet – nyttig i komplekse rørgeometrier.
Trykkbalansert (trykkbalansert)
Innvendig geometri nøytraliserer trykkkraft, og reduserer belastningen på forankringskonstruksjoner.
Belger og koblingsdeler bør velges fra rustfritt stål, nikkellegeringer eller andre materialer som er kompatible med væske-, temperatur- og miljøforhold.
I korrosive eller høytemperatursystemer kan eksotiske legeringer (Inconel, Hastelloy) eller foring brukes.
Estimer total forventet vandring (aksial, lateral, vinkel) over temperatursykluser. Velg et design som tilbyr margin og høy syklustretthetsevne.
Sørg for at kompensatorens nominelle trykk og temperatur samsvarer med eller overstiger systemforholdene, med sikkerhetsmarginer.
Velg sveise-, flens-, rillede eller gjengede ender som passer til systemet ditt. Bekreft at det er tilstrekkelig installasjonsklaring (inkludert for fremtidig bevegelse). Tillat tilgang til inspeksjon og vedlikehold.
Riktig utvendig forankring og føring forhindrer uønsket bøyning eller knekking av kompensatoren. Begrensninger kan være nødvendig for å begrense forskyvning eller kontrollere lastveier.
Belgelementet bøyer seg (folder seg eller utfolder seg) som svar på endringer i rørlengde eller innrettingsforskyvninger.
I aksiale bevegelser komprimeres eller utvides foldene, og absorberer forskyvningen.
Ved side- eller vinkelbevegelse bøyer eller dreier belgen tilsvarende (avhengig av design).
Strekkstenger eller eksterne føringer kan kontrollere kraftretningen og forhindre overekstensjon.
Innvendige føringsrør, hylser eller forsterkning kan brukes for å redusere strømningsturbulens og begrense belgeksponering for væskekrefter.
Justering: Sørg for at kompensatoren er på linje med rørene for å unngå sidebelastning.
Ankere og føringer: Installer ankere, føringer og begrensninger i henhold til designtegningene.
Bevegelsestest: Før igangkjøring, flytt kompensatoren gjennom hele slaget for å bekrefte klaring.
Termisk forhåndsbelastning: Noen ganger påføres en kald forkompresjon for å sentrere kompensatoren i området.
Støtte: Kompensatoren må støttes som en del av rørdesignet for å unngå henging.
Sveising/flensing: Bruk riktige sveise- og flensteknikker, unngå forvrengning.
Regelmessig visuell inspeksjon: Se etter sprekker, deformasjoner eller tegn på tretthet.
Lekkasjekontroller: Se etter lekkasjer rundt sveiser eller pakninger.
Syklusovervåking: Logg antall sykluser og sammenlign med designlevetid.
Vibrasjonsovervåking: Sørg for at vibrasjonsnivåene holder seg innenfor akseptable terskler.
Utskiftingsplanlegging: Basert på slitasje, planlegg utskifting før feil.
Rengjøring: Hold belg og omgivelser fri for rusk som kan gni eller slites.
Smarte / sensoraktiverte kompensatorer
Innbygging av strekkmålere, forskyvningssensorer eller helseovervåkingssensorer for å forutsi tretthet og varsle vedlikehold.
Avanserte legeringer og belegg
Bruk av materialer med høy ytelse (nikkellegeringer, keramiske belegg) for ekstreme miljøer (superkritiske, aggressive væsker).
Kompakt flerakset design
Nye geometrier gir større fleksibilitet i mindre fotavtrykk for trange installasjoner.
Additive Manufacturing Applications
Bruk av 3D-printede overgangsstykker eller komplekse geometriske elementer for å optimalisere ytelsen.
Integrasjon med Digital Twin & Predictive Analytics
Overvåking av kompensatorens oppførsel i levende drift og integrering i anleggets digitale tvillinger for prediktivt vedlikehold.
Ettersom markeder presser mot høyere effektivitet, høyere trykk/temperaturer og strammere marginer, må kompensatorer utvikles. Systemer som ultra-superkritiske kraftverk, avanserte kjemiske reaktorer og nye energiapplikasjoner (f.eks. hydrogensystemer) stiller mer krevende krav. Fremtidens kompensator må ikke bare bøye seg pålitelig, men også gi diagnostisk tilbakemelding og integreres sømløst i smarte systemer.
Produsenter og FoU-grupper investerer tungt i livssyklusanalyse, sensorer, nye materialer og modularisering av kompensatorsystemer. Etterspørselen øker innen fornybar energi, LNG, hydrogenoverføring, distriktsenergisystemer og avansert produksjon. Fokuset skifter fra ren mekanisk robusthet til intelligente, integrerte systemer.
Spørsmål: Hvordan bestemme om du skal bruke aksial-, lateral- eller vinkelkompensator?
A: Beregn de forventede forskyvningene i hver retning basert på rørets termiske ekspansjon, innrettingstoleranser, støtteforskyvning eller setninger. Hvis majoriteten er aksial, kan en aksial kompensator være tilstrekkelig. Hvis lateral eller vinkelfeil er tilstede, vurder lateral, vinkel eller en universalkompensator tilsvarende. Avansert analyse (finite element, stressanalyse) styrer ofte denne beslutningen.
Spørsmål: Hva skjer hvis en kompensator opererer utenfor dets utformede bevegelsesområde?
A: Å operere utover designgrensene kan føre til metalltretthet, knekking, overbelastning i belg eller koblinger, og eventuelt feil (sprekker eller lekkasje). Det kompromitterer sykluslivet alvorlig og kan føre til plutselige, katastrofale sammenbrudd. Derfor er designsikkerhetsmarginer og begrensninger kritiske.
Rørkompensatorer er grunnleggende for spenstige, effektive rørsystemer, og tilbyr spenningsavlastning, vibrasjonsdemping og innrettingskorreksjon. Riktig kombinasjon av materialer, bevegelseskapasitet og systemintegrasjon er avgjørende for langsiktig ytelse. Med fremveksten av smarte systemer og etterspørselen etter høyere driftseffektivitet, utvikler kompensatoren seg – ikke bare som en passiv mekanisk komponent, men som en intelligent, overvåket ressurs i moderne rørnettverk.
